WH、TP、KW系列蜗杆减速机

一、概述
    WH系列圆弧齿圆柱蜗杆减速器，符合部颁标准jB2318—79，达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在O．4～l 63Kw之间；输出扭矩在Il～2600kgf·m之间，输入轴转数一般不大于l 500转／分；高速轴可正反两向运转；工作环境温度为一40℃～45℃·当工作环境温度低于0℃时，起动前润滑油必须加温到0℃以上。

二、型号、规格、示例、中心距、传动比
2.1 型号
    减速器的型号，包括减速器的系列号、中心距、传动比及装配型式。
    减速器型号中的“w、H、T、X、s、c”分别为“蜗、弧，通、下、上、侧”的汉语拼音字头，组合为
    WHT一蜗杆可以在蜗轮之下、之上、之侧的通用型圆弧齿圆柱蜗杆减速器；
    WHX一蜗杆在蜗轮之下的圆弧齿圆柱蜗杆减速器，
    WHS一蜗杆在蜗轮之上的圆弧齿圆柱蜗杆减速器；
    WHC一蜗杆在蜗轮之侧的圆弧齿圆柱蜗杆减速器。
2.2 减速器的规格
    中心距一用实际数字表示，单位为厘米t
    传动比一用公称传动比表示t
    装配型式一用罗马数字I、Ⅱ、Ⅲ……表示，带风扇的在其后加“F”字母表示。

2.3 标记示例

2.4减速器的中心距a

型号

WHT

WHX WHS WHC

中心距a

42

65

80

100

120

125

150

160

180

200

210

250

280

300

320

360

400

420

450

500

2.5减速器的公称传动比及传动比代号

传动比代号 1 2 3 4 5 6 7 8 9

公称传动比i 8 10 12.5 16 20 25 31.5 40 50

注：减速器的实际传动比的相对误差不大于±5%

三、型号及外形安装尺寸

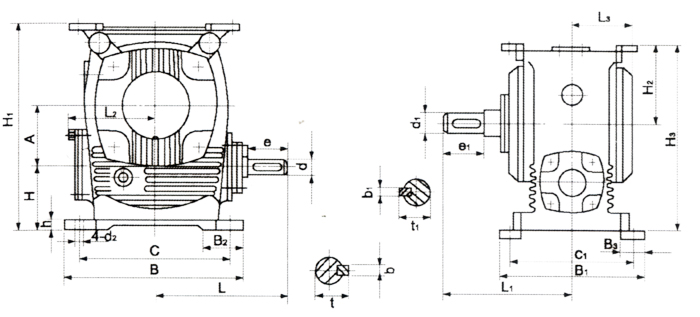

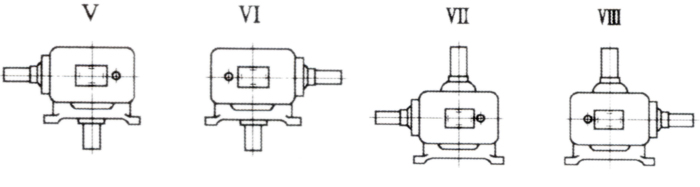

装配形式

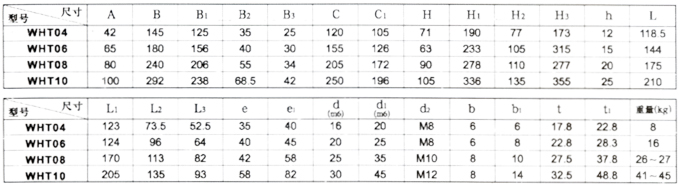

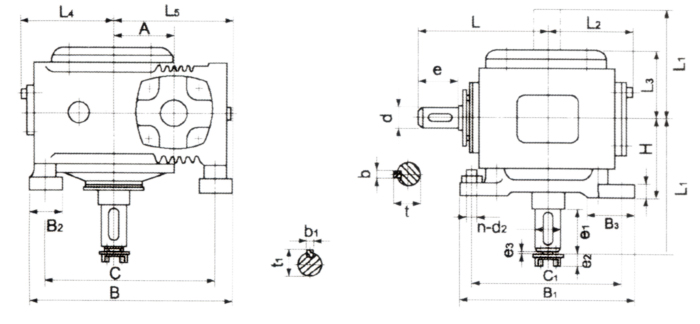

WHT系列减速器的外形及安装尺寸

装配形式
